قالبگیری انتقال رزین (فرایند RTM)
RTM (Resing Transfer Moulding)، یک فرایند قالبگیری بسته است. در این روش، همانطور که از نام آن مشخص است، رزین از میان الیاف تقویتکنندهی منتقل میشود.
الیاف تقویتکننده از نوع حصیری (WR, Woven Roving) یا فرم الیاف کوتاه (CSM, Chop Strand Mat) میباشند که یکی از این دو نوع تقویتکننده، بر روی سطح نیمهی پایینی قالب قرار میگیرد. برای خارجکردن آسان کامپوزیت، یک ژل جدا کننده روی سطح قالب اعمال میشود.
قالب به درستی مهر و موم میشود. کلمپ های قالب میتواند از نوع پیرامونی یا مکانیزم فشاری باشد. رزین از طریق درگاهها به داخل قالب، پمپ میشود و هوا از طریق منافذ دیگر، جابجا میشود. یکنواختی جریان رزین را میتوان با استفاده از کاتالیزور یا شتابدهنده و استفاده از خلاء، افزایش داد. پس از پخت، قالب باز شده و محصول کامپوزیت خارج میشود.
مواد قالب انتقال رزین، بسته به مدت زمان مورد انتظار برای عملکرد، میتواند نرم یا سخت (فلزی) باشد. برای مواد قالبسازی در قالب نرم، میتوان از پلیمرهای مانند اپوکسی و پلیاستر استفاده کرد. برای ساخت قالب سخت هم میتوان موادی مانند فولاد و آلومینیوم را به کار گرفت.
هزینهی قالب، بسته به طول عمر آن، از بسیار کم تا بالا متفاوت است. این فرایند میتواند خودکار باشد تا زمان چرخه را کاهش دهد. برای تولید اشکال پیچیده، از الیاف پیشساخته استفاده میشود. گرانروی رزین، نقش مهمی در روند قالبگیری انتقال رزین دارد؛ زیرا زمان تزریق به این عامل بستگی دارد.
اگر گرانروی رزین زیاد باشد، فشار زیادی لازم است که ممکن است باعث جابجایی الیاف شود. این عمل، به «شستشوی الیاف» معروف است. مواد اولیهی مورد استفاده در قالبگیری انتقال رزین، در شکل «1» آمده است.

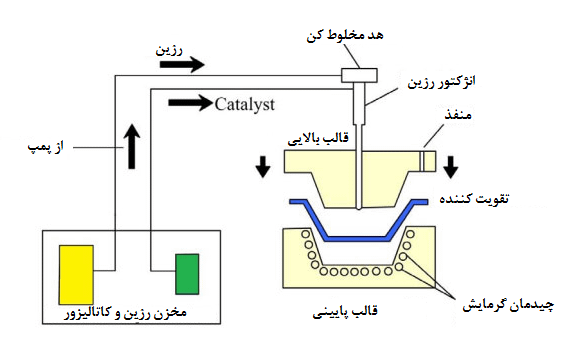

روند تولید قطعه کامپوزیتی بروش RTM
